Grüsse,
weiss jemand wo der Rückwärtsgang-Schalter am Scenic 2 Getriebe (JR5 104) versteckt ist?
1. Der Schalter (sollte laut Febi und co.) so aussehen. (Zwei Leitungen)
ext/dmzx/imageupload/img-files/24596/8d ... 1abd0.jpeg
2. Laut "Handbuch" solle er hier sein
ext/dmzx/imageupload/img-files/24596/e7 ... 088c1a.png
3. In der Realität... sehe ich (viel tiefer) einen massiven Schalter mit DREI Leitungen... :roll:
ext/dmzx/imageupload/img-files/24596/b8 ... f9a8d2.png
Rückwärtsgang -> Schalter -> Rückfahrscheinwerfer [gelöst]
Forumsregeln
Schön, du willst einen neuen Beitrag schreiben. Wenn du etwas an deinen Wagen reparieren willst, dann nehme dir doch bitte etwas Zeit und dein Smartphone, dokumentiere die Arbeitsschritte und mache daraus eine kleine DIY-Anleitung in der KnowledgeBase, davon haben wir dann alle was.
Oder erstelle selber ein pdf-Dokument und schicke es mit einer kleine Beschreibung dazu an technik@scenic-forum.de, wir fügen diese dann der KnowledgeBase zu.
Bilder für deine Beiträge, im Forum sowie der KnowledgeBase, kannst du über unseren eigenen Bilderuploaddienst einfügen. Dazu gibt es diese Anleitung im Forum.
Schön, du willst einen neuen Beitrag schreiben. Wenn du etwas an deinen Wagen reparieren willst, dann nehme dir doch bitte etwas Zeit und dein Smartphone, dokumentiere die Arbeitsschritte und mache daraus eine kleine DIY-Anleitung in der KnowledgeBase, davon haben wir dann alle was.
Oder erstelle selber ein pdf-Dokument und schicke es mit einer kleine Beschreibung dazu an technik@scenic-forum.de, wir fügen diese dann der KnowledgeBase zu.
Bilder für deine Beiträge, im Forum sowie der KnowledgeBase, kannst du über unseren eigenen Bilderuploaddienst einfügen. Dazu gibt es diese Anleitung im Forum.
-
- Forums-Vielfahrer
- Beiträge: 420
- Registriert: 28. Jun 2020, 07:44
- Scenicmodell: II 2005
- Kurzbeschreibung: Hobbyschrauber
- Motor: 1.6 16V MAN
- Ausstattung: rostige Schrauben
- Hat sich bedankt: 28 Mal
- Danksagung erhalten: 15 Mal
Rückwärtsgang -> Schalter -> Rückfahrscheinwerfer [gelöst]
Zuletzt geändert von diesel-engine am 8. Mai 2022, 12:48, insgesamt 1-mal geändert.
-
- Regelmässiger Fahrer im Forum
- Beiträge: 81
- Registriert: 3. Aug 2021, 08:10
- Scenicmodell: 3
- Motor: 1.5 dci
- Ausstattung: Bose
- Hat sich bedankt: 0
- Danksagung erhalten: 0
Re: Rückwärtsgang -> Schalter -> Rückfahrscheinwerfer
Also für mich sieht's auf der Zeichnung so aus,als ob der Schalter unter der schwarzen Abdeckung wäre.
Also ich würde Mal die Abdeckung abmontieren und da schauen.
Also ich würde Mal die Abdeckung abmontieren und da schauen.
-
- Forums-Vielfahrer
- Beiträge: 420
- Registriert: 28. Jun 2020, 07:44
- Scenicmodell: II 2005
- Kurzbeschreibung: Hobbyschrauber
- Motor: 1.6 16V MAN
- Ausstattung: rostige Schrauben
- Hat sich bedankt: 28 Mal
- Danksagung erhalten: 15 Mal
Re: Rückwärtsgang -> Schalter -> Rückfahrscheinwerfer
Zwergenpower hat geschrieben: ↑25. Apr 2022, 00:05 ...unter der schwarzen Abdeckung... abmontieren und da schauen...
ich habe Angst ;-)
Ich glaube dann kommt mir ziemlich viel Getriebeöl entgegen und die Leitungen müssen ja auch irgendwo sein.
Vielleicht ist es doch der "Drei-Leitungs" Schalter unten rechts...
Aber:
1. Warum drei Leitungen für einen einfachen Kontaktschalter.
2. Muss Getriebeöl abgelassen werden um es zu tauschen?
-
- Forums-Vielfahrer
- Beiträge: 420
- Registriert: 28. Jun 2020, 07:44
- Scenicmodell: II 2005
- Kurzbeschreibung: Hobbyschrauber
- Motor: 1.6 16V MAN
- Ausstattung: rostige Schrauben
- Hat sich bedankt: 28 Mal
- Danksagung erhalten: 15 Mal
Re: Rückwärtsgang -> Schalter -> Rückfahrscheinwerfer
Ich beantworte es mal selbst.

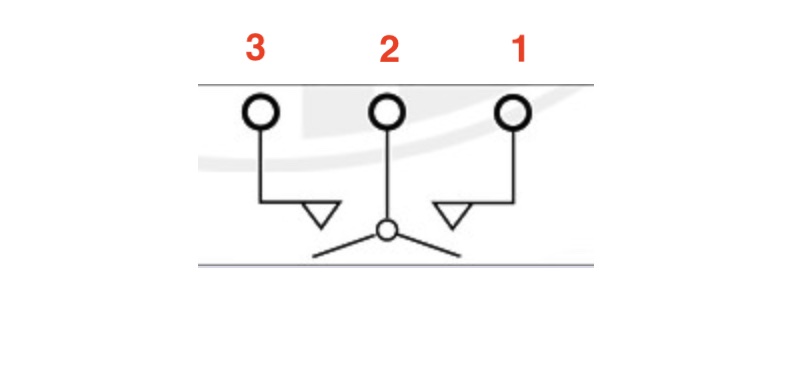

1. Warum drei Leitungen für einen einfachen Kontaktschalter.
Es scheint ein "nicht einfacher" Kontaktschalter zu sein ;-)
Beim Eindrücken ist der Weg ca. 0,5cm. lang/tief.
Kontakt 1 und 2 wird dann geschlossen. ( und bleibt zu solange der "Pin" eingedrückt ist.
Kontakt 2 und 3 wird kurz geschlossen und beim vollständigen Eindrücken wieder geöffnet. (Beim "Loslassen" wieder das selbe, kurz geschlossen und wieder offen)
Wozu das Ganze? keine Ahnung.
ext/dmzx/imageupload/img-files/24596/83 ... bd9f47.jpg
2. Muss Getriebeöl abgelassen werden um es zu tauschen?
Ja, ABER beim schnellen Wechsel, verliert man ca. 1 Tequila Glass Getriebeöl. (und nur wenn der Wagen links aufgebockt ist.
ext/dmzx/imageupload/img-files/24596/cb ... c0d0b2.jpg
3. Bonus
- Ohne eine Lange 24 Nuss ist es schwer den Schalter zu lösen
- Was war kaputt?
Die Feder die Den Pin zurückdrückt.
ext/dmzx/imageupload/img-files/24596/93 ... 8ccd1a.jpg
